概述

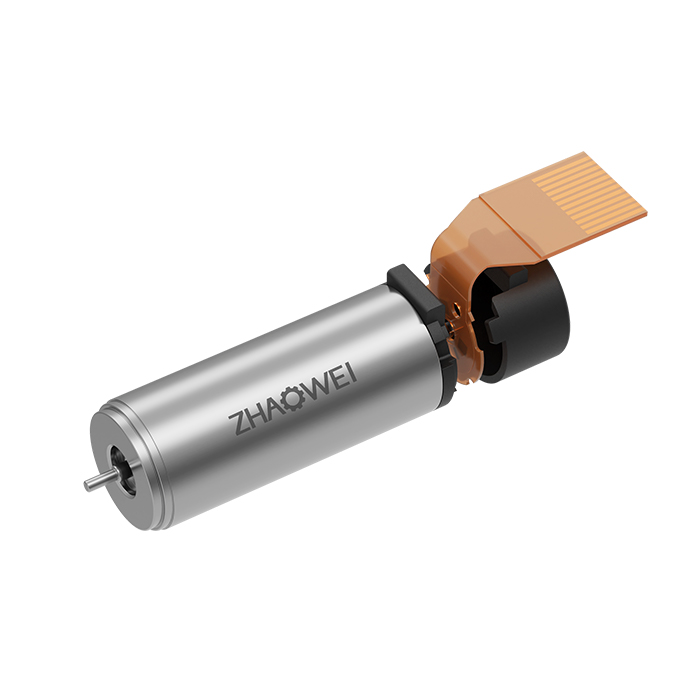

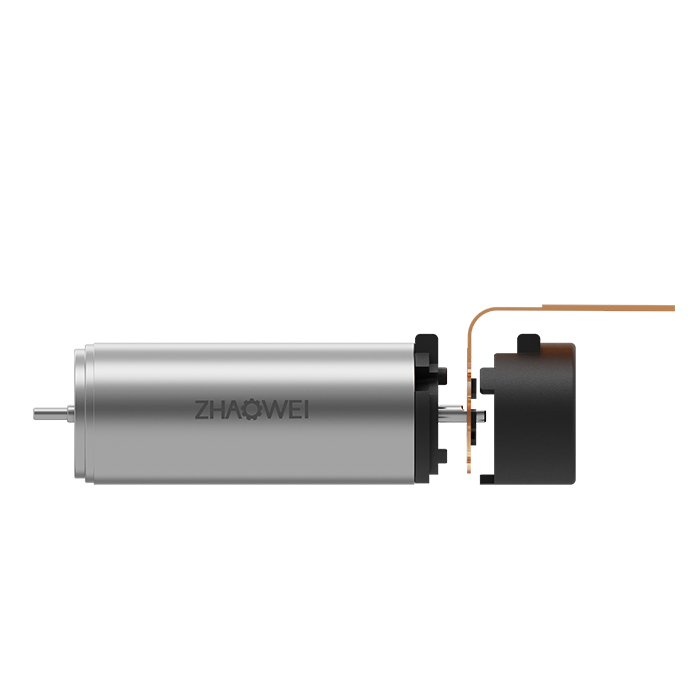

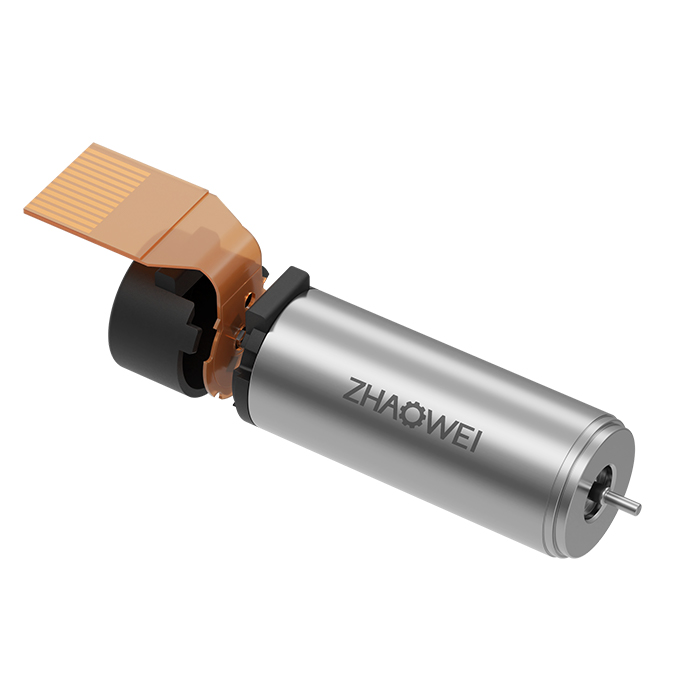

Φ8mm 無刷空心杯電機（MC版）
產品型號：MC0824
直徑：8
長度：24
額定電壓（V）：12
額定轉速：25500±10%
堵轉轉矩（mNm）：3.5±7%
堵轉電流（A) ：1.65±20%
轉矩常數（mNm/A）：2.22±20%
速度常數（rpm/V) ：3155±20%
輸出軸直徑：0.7
電機參數
| 電機數據（額定值） | |
|---|---|
| 額定電壓（V） | 12 |
| 空載轉速 | 38500±10% |
| 空載電流（A) | 70±50% |
| 額定轉速 (rpm) | 25500±10% |
| 額定轉矩(mNm) | 0.85 |
| 額定電流(A) | 0.5±50% |
| 堵轉轉矩(mNm) | 3.5±7% |
| 堵轉電流(A) | 1.65±20% |
| 最大效率(%) | 67±7% |
| 電機常數（額定值） | |
|---|---|
| 相間電阻（Ω） | 8.4±10% |
| 相間電感（mH） | 0.05±10% |
| 轉矩常數（mNm/A） | 2.22±20% |
| 速度常數（rpm/V） | 3155±20% |
| 轉速/轉矩斜度（rpm/mNm） | 11000±20% |
| 機械時間常數（ms） | 2.87±20% |
| 轉子慣量（gcm2） | 0.024±20% |
| 熱參數 | |
|---|---|
| 機殼-環境熱阻（K/W） | 56.6 |
| 繞組-機殼熱阻（K/W） | 11.5 |
| 繞組熱時間常數（s） | 3.7 |
| 電機熱時間常數（s） | 120 |
| 環境溫度（℃） | -20~+100 |
| 最高繞組溫度（℃） | 125 |
| 機械參數（滾珠軸承） | |
|---|---|
| 最大允許轉速 | 40 000 |
| 最大軸向間隙 | < 0.15 N? ?0 |
| > 0.15 N? ?0.06（max） | |
| 徑向間隙 | preloaded |
| 最大軸向動態載荷(N) | 2 |
| 最大允許安靜態裝力（N） | 10 |
| 最大徑向載荷，距離法蘭處2mm處(N) | 5 |
| 端子型號 | |
|---|---|
| Molex 52745-1297 |
*注：以上具體參數可根據客戶要求定制。

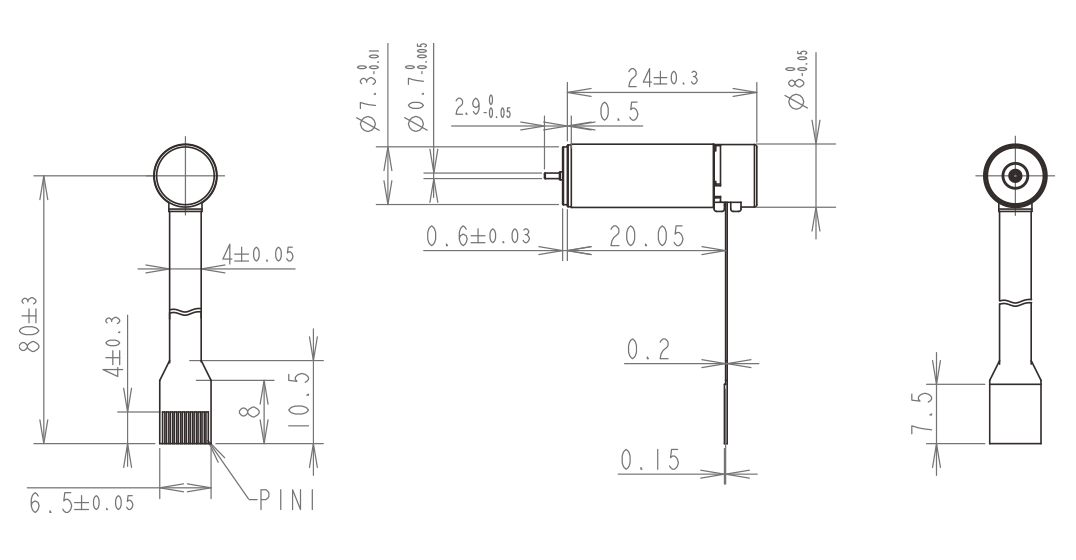

設計圖紙
查看詳情
資料下載
Φ8mm 無刷空心杯電機（MC版）規格書
