概述

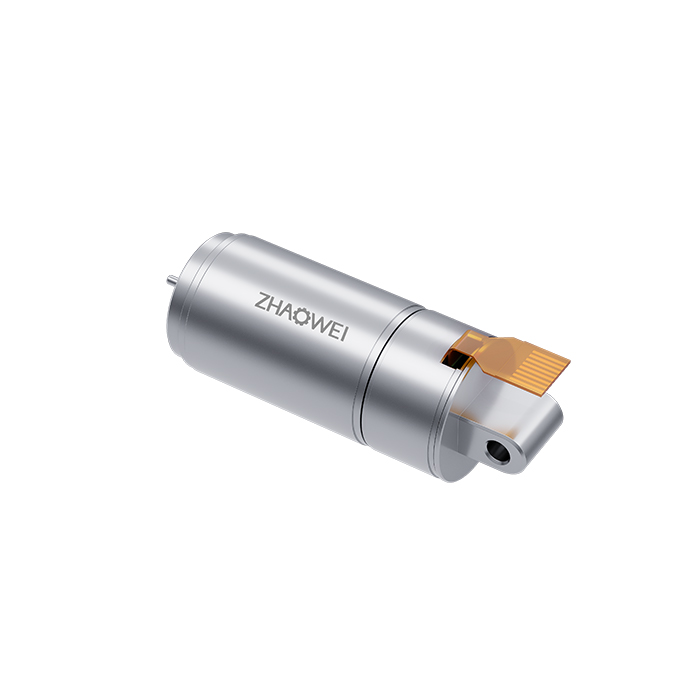

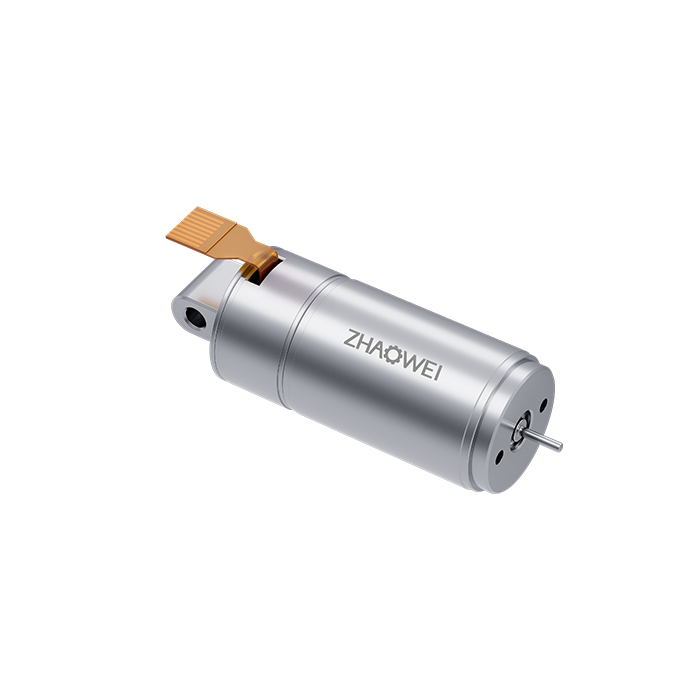

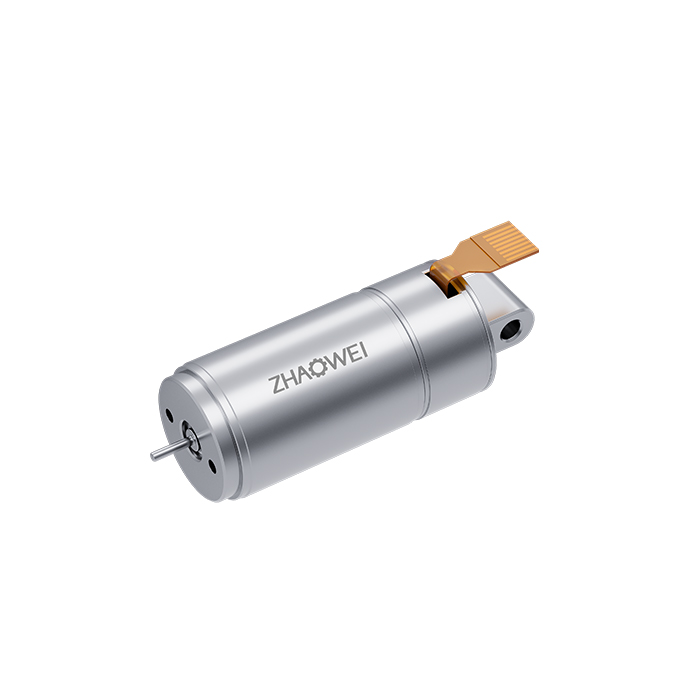

Φ12mm無刷空心杯電機（MC1223）
產品型號：MC1223
直徑：12
長度：23
額定電壓（V）：12
額定轉速：25400
堵轉轉矩（mNm）：8.6
堵轉電流（A) ：2.8
轉矩常數（mNm/A）：3.3
速度常數（rpm/V) ：3857
輸出軸直徑：0.8
電機參數
| 電機數據（額定值） | |||||
| 額定電壓（V) | 12 | 12 | |||
| 空載轉速 | 33000 | 19000 | |||
| 空載電流（A) | 130 | 80 | |||
| 額定轉速 (rpm) | 25400 | 15300 | |||
| 額定轉矩(mNm) | 1.8 | 0.98 | |||
| 額定電流(A) | 0.67 | 0.26 | |||
| 堵轉轉矩(mNm) | 8.6 | 5.3 | |||
| 堵轉電流(A) | 2.8 | 1.1 | |||
| 最大效率(%) | 61.2 | 52.1 | |||
| 電機常數（額定值） | |||||
| 相間電阻（Ω） | 4.2 | 11.75 | |||
| 相間電感（mH） | 0.071 | 0.198 | |||
| 轉矩常數（mNm/A） | 3.3 | 5.6 | |||
| 速度常數（rpm/V） | 2857 | 1695 | |||
| 轉速/轉矩斜度（ rpm/mNm） | 3819 | 3557 | |||
| 機械時間常數 | 4.56 | 4.28 | |||
| 轉子慣量（gcm2） | 0.126 | 0.126 | |||
| 熱參數 | |||||
| 機殼-環境熱阻（K/W） | / | / | |||
| 繞組-機殼熱阻（K/W） | / | / | |||
| 繞組熱時間常數 | / | / | |||
| 電機熱時間常數 | / | / | |||
| 環境溫度（℃） | ?? -20…+100 | ?? -20…+100 | |||
| 最高繞組溫度（℃） | 125 | 125 | |||
| 機械參數（滾珠軸承） | |||||
| 最大允許轉速 | 40 000 | 40 000 | |||
| 最大軸向間隙 | < 0.15 N? 0 | < 0.15 N? 0 | |||
| ?> 0.15 N? 0.06（max） | ?> 0.15 N? 0.06（max） | ||||
| 徑向間隙 | ?preloaded | ?preloaded | |||
| 最大軸向動態載荷(N) | 2 | 2 | |||
| 最大允許安靜態裝力（N） | 10 | 10 | |||
| 最大徑向載荷，距離法蘭處2mm處(N) | 5 | 5 | |||
| 端子型號 | |||||||
| Molex 52745-1297 | SL-FPC0.5-8P-H1.0 | ||||||
*注：以上具體參數可根據客戶要求定制。

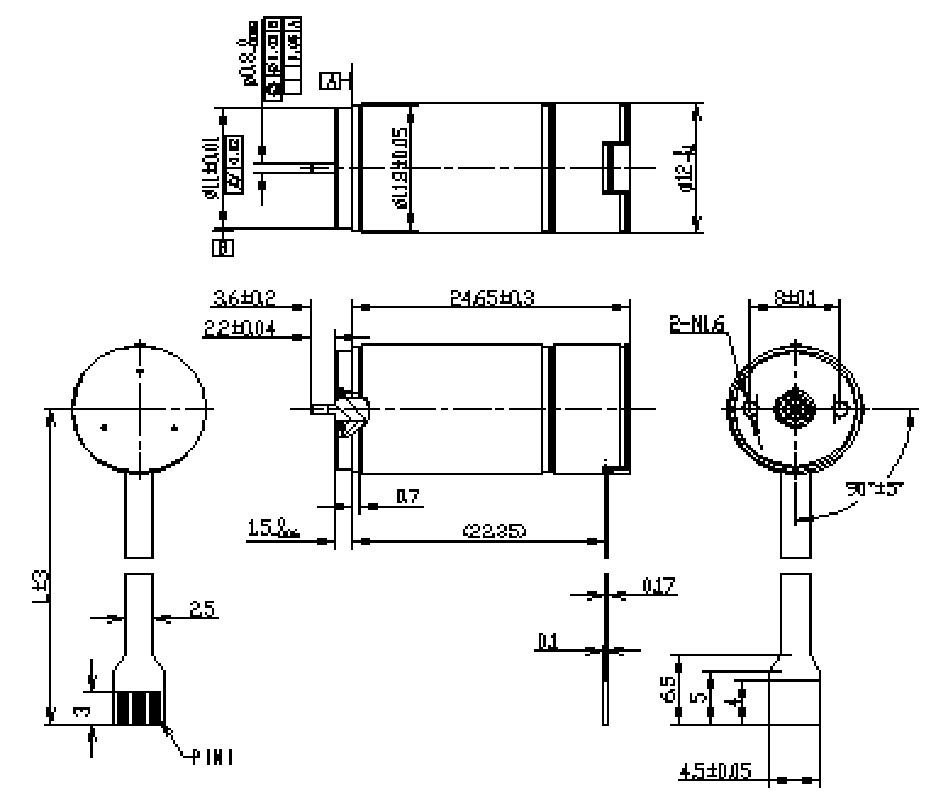

設計圖紙
查看詳情
資料下載
Φ12mm無刷空心杯電機（MC1223）規格書
